1.概述

WIFI項目的AP點位圖作為WIFI項目的必須資料，是我們項目建設的依據和商務合同的前提。如何輸出不同WIFI項目的準確AP點位呢？我們根據不同類型的WIFI項目和前期的項目總結，編寫出如下普遍的設計準則，希望能對大家有所幫助。

2.WIFI項目分類

針對不同WIFI的熱點可以分為以下場景

3.不同場景的點位設計

3.1商業綜合體方案為例

設備選型

商業綜合體在節假日人流量會集中爆發，所以在做方案設計時要考慮最大人流量情況下無線網絡的承載能力，所以建議在設備選型時優選Howay2000NRDIv2型雙頻AP，如果客戶要求3-5年內設備依然保持無線網絡的先進性，建議客戶選擇Howay2000GIF型802.11acAP。

類別一、只進行走廊公共區域的覆蓋

點位設計原則

走廊區域相對比較空曠，無遮擋，對信號覆蓋非常有利，所以可以適當拉開AP的距離。如果在走廊筆直的理想狀態，一個AP建議覆蓋半徑15-20m的距離，考慮的商業體人員比較密集，所有可以建議客戶適當加密覆蓋，每個AP覆蓋半徑控制在15m以?xún)?nèi)，兩臺AP最大間距不超過40米。

設備數量預估

在只考慮走廊等公共區域無線覆蓋時，設備數量可以按照下列公式進行估算（估算值作為初步報價依據，項目造價以現場測試或圖紙?jiān)O(shè)計為準）：

N=商場面積/400             N為AP數量

M*70%=N/24                M為24口POE交換機數量

案例圖紙?jiān)O(shè)計

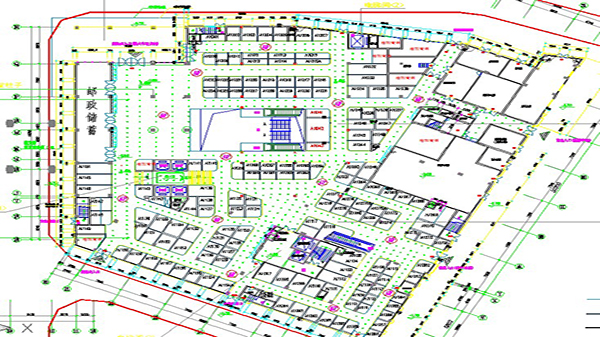

廣州某服裝城項目中，業主只要求覆蓋走廊等公共區域，商鋪內、電梯井、樓梯、衛生間等區域不要求覆蓋，下圖為廣州家和服裝城的AP點位圖。

類別二、對所有商鋪及公共區域覆蓋

點位設計原則

由于公共區域比較開闊，無遮擋。所有基本不會存在信號覆蓋不到的情況。主要考慮商鋪區域。一個AP建議覆蓋單側3-4個商鋪。如果商鋪面積比較大，需要控制AP覆蓋半徑不大于15m。

設備數量預估

對商業綜合體進行全覆蓋，準確的說包含所有商鋪的覆蓋時。設備數量可以按照下列公式進行估算（估算值作為初步報價依據，項目造價以現場測試或圖紙?jiān)O(shè)計為準）：

N=商場面積/300             N為AP數量

M*70%=N/24                M為24口POE交換機數量

案例圖紙?jiān)O(shè)計

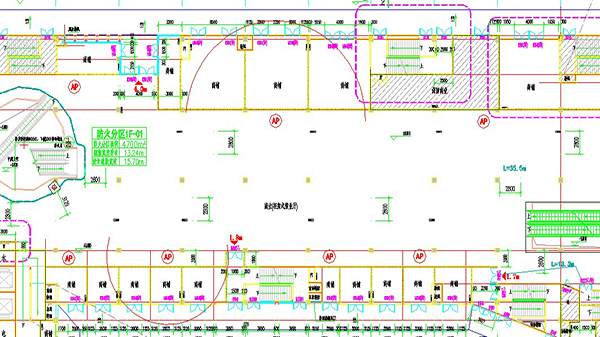

如下圖：一個AP單側覆蓋3個商鋪。

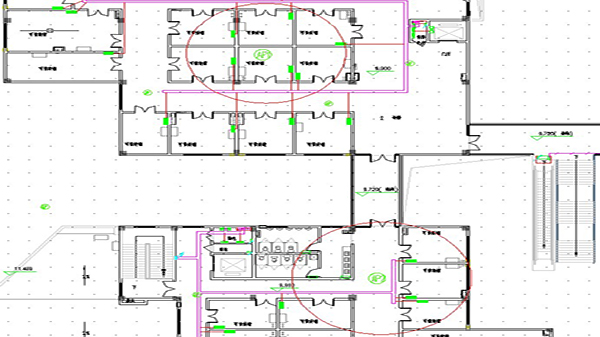

如下圖：AP1覆蓋6個AP。AP2單側覆蓋3個商鋪。

設計總結

以上為典型場景的典型設計方法。但是，需要無線覆蓋的建筑物多種多樣，且不拘泥于以上場景，客戶的無線需求也千差萬別，同一個建筑，不同的需求，也可以導致點位和清單的判若云泥。希望大家在以后的工作，多觀察，多工勘，掌握第一手信息。不斷豐富、優化點位設計。
