1.1設計概述

為便于商務辦公樓的管理，有效保障停車場內交通秩序及場所的安全。采用成熟、先進的技術，能夠體現智能化科技含量，達到“安全快捷、便利高效”的建設目的，通過安裝升降柱對過往車輛進行限制，又能節省空間。

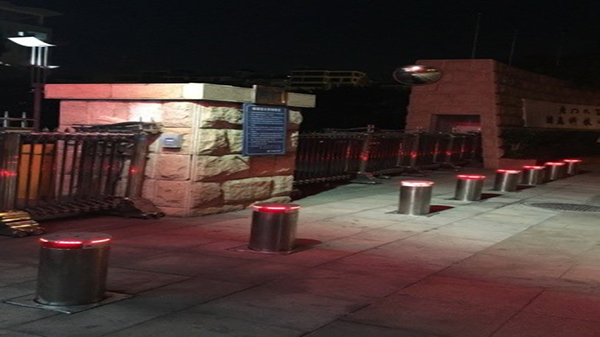

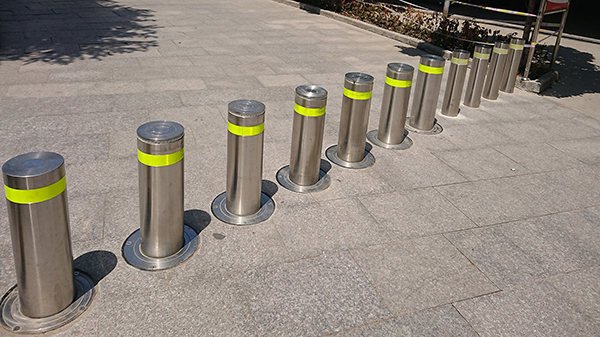

液壓分體升降柱，是采用液壓動力站與升降柱分離的模式，即液壓動力站外置，自動控制升降柱的頻繁升起和降落。具有起升速度快，防撞性能高的特性，可線控和近/遠程遙控以及讀卡器控制和RFID射頻控制，并可通過計算機實現程序化控制，適用于高頻率、高安全車輛進出場所。

1.2設計需求

保證出口和入口分開，避免車輛在行駛過程中混道。入口處采用遠距離藍牙感應開啟，出口采用壓地感出開啟，也可通過遙控器開啟或外接線控按鈕開啟。電動升降柱系統管理設備放置在商務城一層大廳前臺登記管理處。

1.3系統特點

電動升降柱系統是目前非常先進的停車管理系統，它由前端安裝設備部分、布線部分和管理設備部分組成。

1. 快速平靜

升降時間最快可達3秒，遠遠大于同等規格的氣動升降柱，這一點極其難能可貴。由于它采用液壓驅動單元，動作起來，柔和而平靜，很好的解決了傳統氣動升降柱因氣泵工作噪音大的問題。

2. 控制敏捷

控制單元采用多功能邏輯控制器，可以調制多種不同的功能模式，以滿足不同用戶在功能上的不同需求。另外，值得一提的是，其運動行程為可調式計時設計，用戶可自由控制柱子的升降高度，有效節省能源消耗。升降柱與道閘等其它設備進行聯動控制，也可以與其他控制設備組合，實現自動控制。可在控制器周圍30米左右范圍內（根據現場的無線電通訊環境而定），活動遙控路障柱的升降。

3. 結構獨特

其核心部分液壓單元與機械動力有獨特的機構設計，可有效地將機械能傳遞給液壓驅動單元，動作高效。液壓單元實現壓力直升的獨特設計，性能卓越，在國內外同一領域里是很少見的。

4. 安全可靠

當遇停電等緊急情況時，可手運開啟緊急下降按鈕，柱體降下，以開放通道，放行車輛。內部固定機構的上部和下部分別裝有電流檢測傳感器和電磁傳感器，從而實現了對動力單元的過流保護及柱體動作的有效限位，運行穩定可靠。

5. 經濟實惠

環保節能，低消耗，故障率更低，使用壽命更長，降低了維護成本。另外，采用非傳統式導向機構設計，安裝維護，更加簡便快捷。

1.4技術參數

1全自動電動升降柱

升降柱柱體外徑：245±1毫米；

升降柱柱體壁厚：9- 10毫米；

升降高度：600毫米；

升降時間：≤5秒；

抗沖等級：K4；

警示標志：反光帶、紅色警示燈；

使用電壓：

室內設備：單相 220V～，50HZ；

戶外設備：直流 24伏；

升降柱材質：304不繡鋼無縫鋼管，精拋。

2全自動藍牙一體機

電源電壓：直流12V/3A。

通訊接口：RS485

用戶數量：無限制。

記錄數量：無限制。

讀卡區域：6 0度錐形區域。

讀卡距離：3～1 5米可調。

工作溫度：-40℃~+80℃。

工作濕度 ：/10%~90%

立桿規格 ：1米5噴涂立桿

結構尺寸： 250mm*260mm*65mm(W*H*D)

1.5售后維保

質保服務期承諾量年，質保期內因產品質量問題給與免費更換。提供的產品都實行國家規定的“三包”及實行統一的全國聯保。

施工在接到故障通知后4時內派技術人員到達現場，普通故障修復時間為到達現場4小時內，如在8時內不能解決問題，在24小時內用同樣的品牌、規格或更高的部件更換到位。
